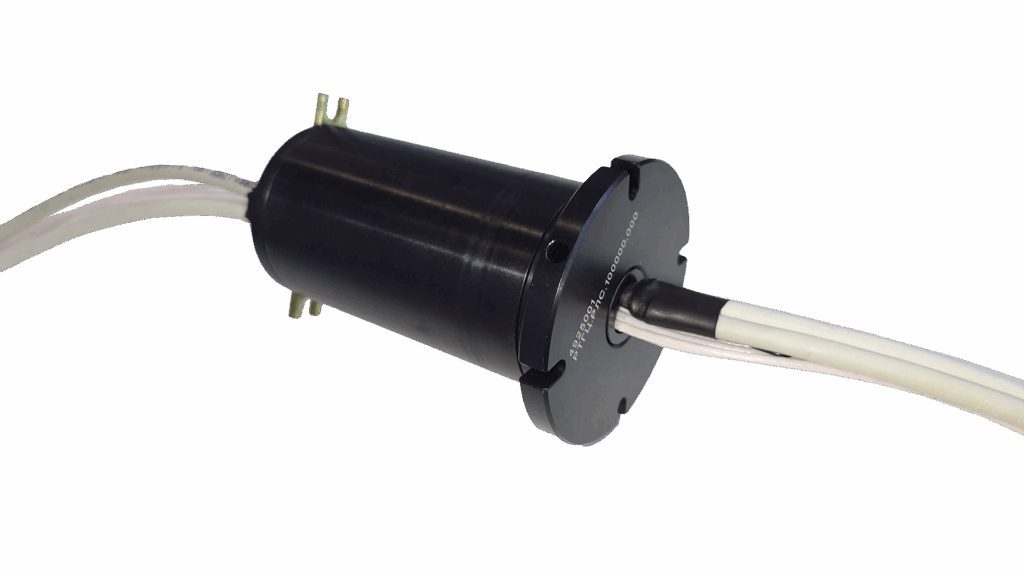

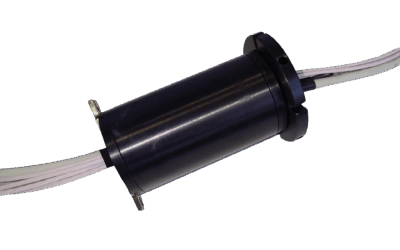

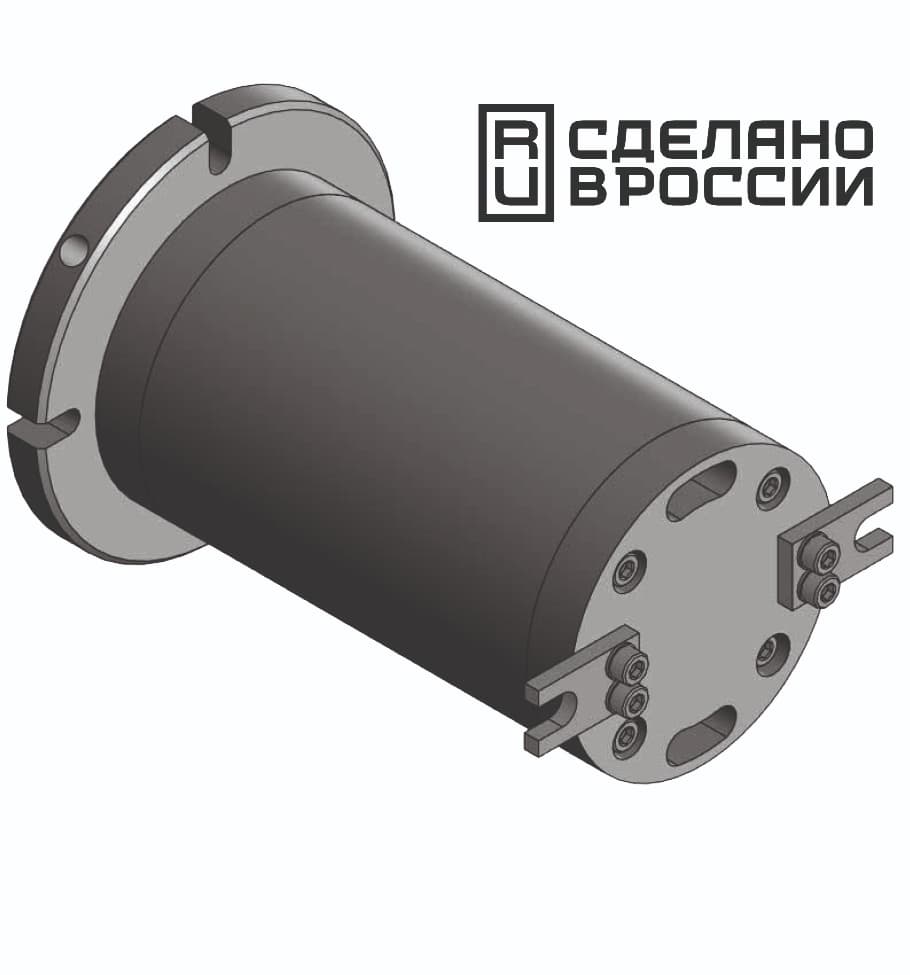

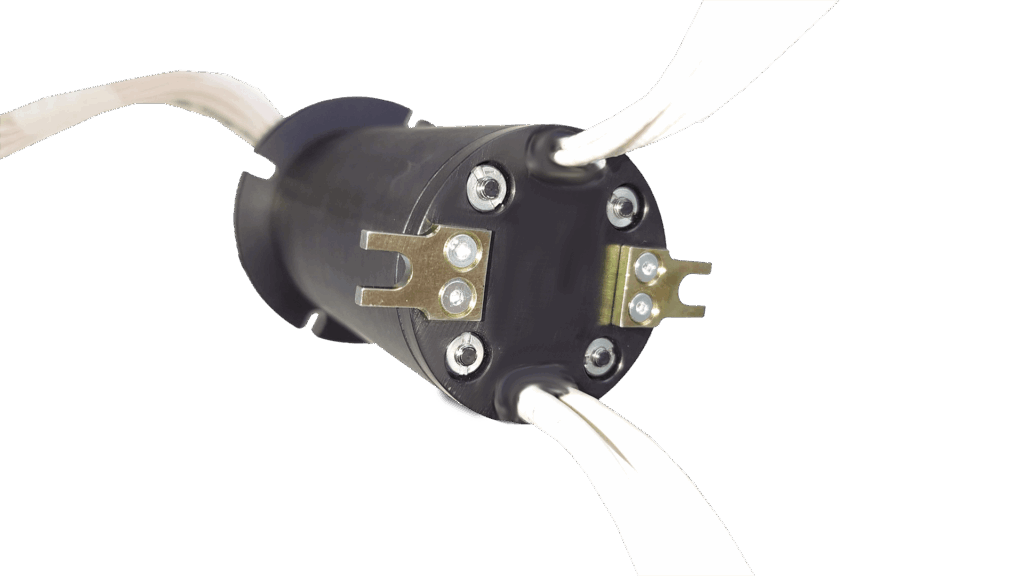

Вращающееся контактное устройство Мини
Предназначено для передачи электрического питания, электрических сигналов Ethernet 1000 Base-TX и RS-485 с неподвижного статора на вращающуюся часть объекта в широком спектре применений промышленной техники, требующих компактное исполнение, повышенные требования к ресурсу службы, пропускающей способности и стойкость оборудования внешним воздействующим факторам.
Основные характеристики:
- Количество токопроводящих линий: 17 шт.;
- Габариты: диаметр 55 мм, длина 115 мм;
- Сигналы: силовые, RS-485, Ethernet 1000 Base-TX;
- Силовые линии: до 40 А, до 50 В;
- Рабочая температура: от -50°С до +55°С;
- Степень защиты: IP67.
Характеристики цепей
| Назначение | Число линий | Тип | Характеристика |
| Силовые | 2 | Пост. ток 27 В | 40 А |
| Сигнальные | 8+экран | ан Ethernet 1000 Base-TX | 0,1 А |
| Сигнальные | 2+экран | RS-485 | 0,1 А |
| Сигнальные | 2+экран | RS-485 | 0,1 А |
| Итого | 17 | ||
| Сопротивление изоляции | не менее 20 МОм — в нормальных климатических условиях; | ||
| Диэлектрическая прочность | 500 В | ||
| Разъёмы | Силовые: — кабельные выводы ПВКФ-6-380 длиной не менее 0,5м Ethernet 1000 Base-TX: кабельные выводы витая пара U/FTP кат.6 Hyperline 47958 не менее 0,5м с оконцовкой Hyperline Разъем RJ-458P8C RS-485: кабельные выводы витая пара U/FTP кат.6 Hyperline 47958 не менее 0,5м | ||
Механические характеристики
| Параметр | Значение |
| Скорость вращения | Не более 30 об/мин |
| Срок службы | 15 лет |
| Режим работы | Непрерывное вращение 24 часа |
| Масса | не более 400 гр |

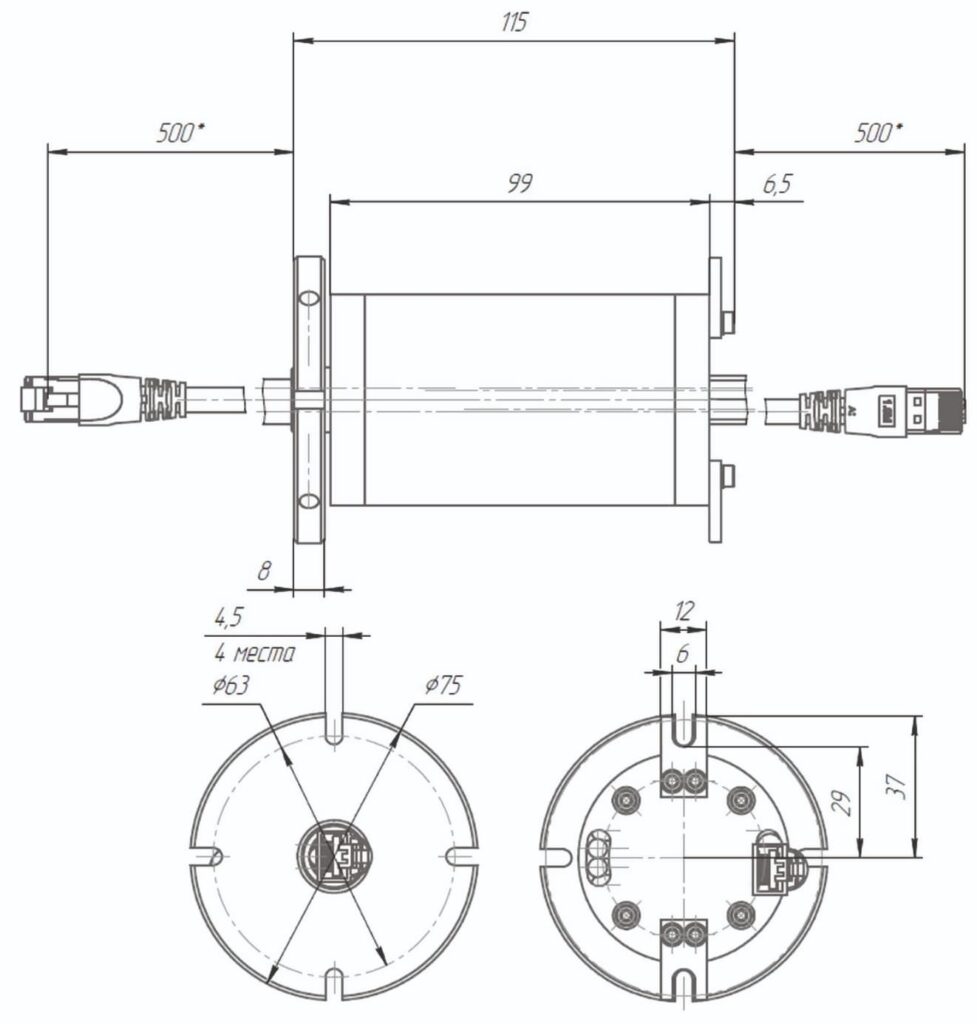

| Длина | 115 мм |
| Наружный диаметр тела ВКУ | 55 мм |
| Установочный размер фланцев ВКУ | |
| Наружный диаметр фланцев ВКУ | 75 мм |
Условия работы
| Параметр | Значение |
| Степень защиты | IP67 |
| Рабочая температура | -50…+55°С |
| Относительная влажность | 98% |
| Вибрации синусоидальные | до 5g 500 Гц |
| Удары | Одиночные: до 75g 5 мс Повторяющиеся: до 15g 15 мс |
