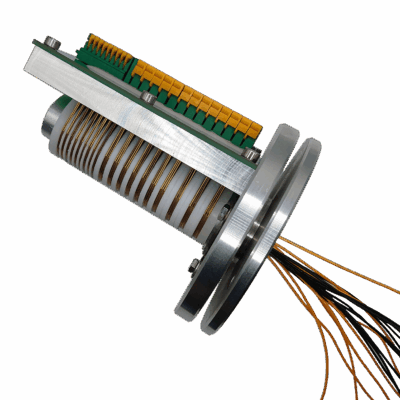

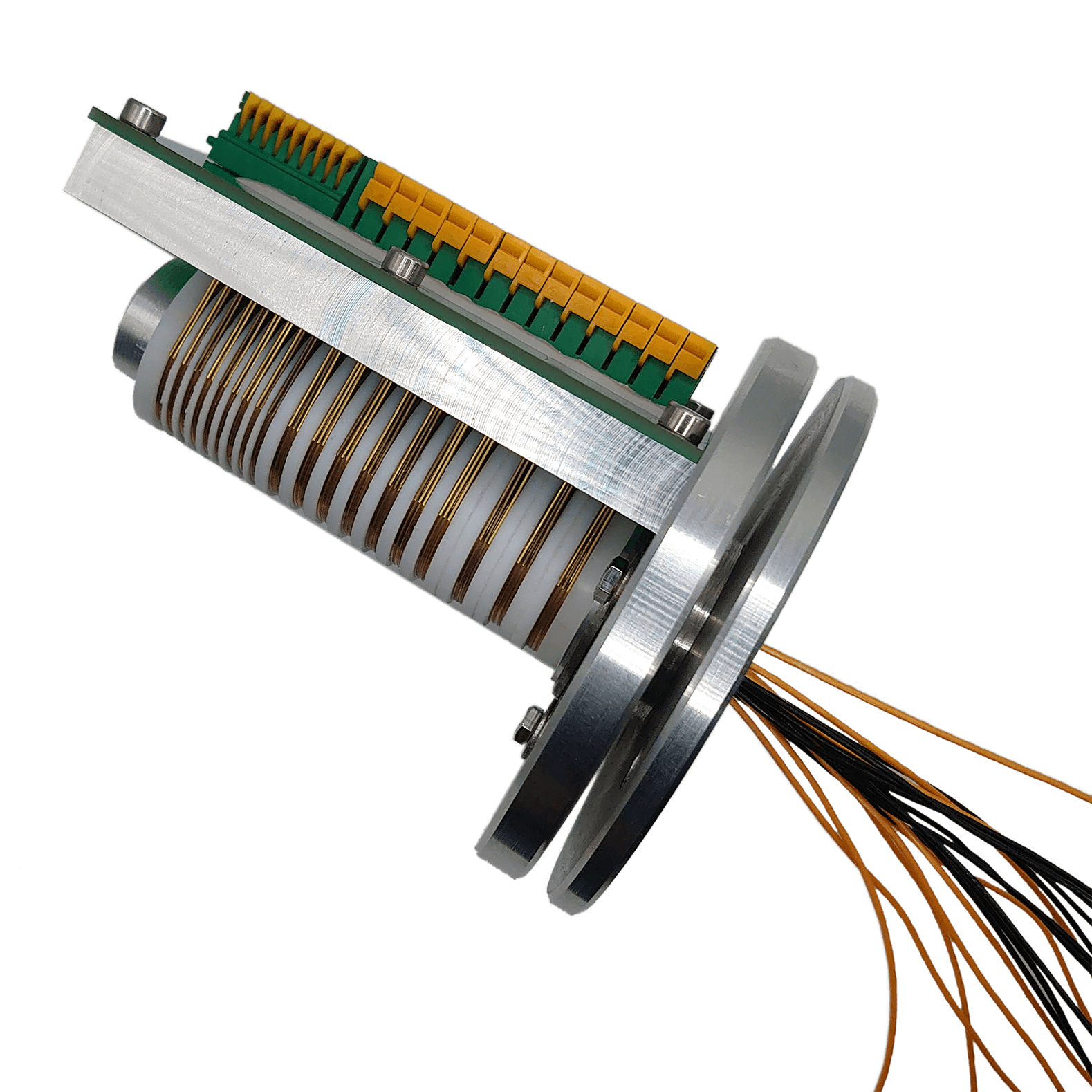

Бескорпусное вращающееся контактное устройство
Реализован на базе вращающегося контактного устройства (ВКУ) Deublin, применяемого в ветрогенераторах Siemens. Изделие открытое, для визуального понимания коммутации каналов и ускорения прототипирования оборудования с применением ВКУ. Быстрое переподключение проводов осуществляется с помощью пружинных контактных клемм. Рекомендуется в качестве учебного пособия для изучения и применения ВКУ.
Основные характеристики:
- Количество токопроводящих колец: 19 шт.;
- Габариты: диаметр 102 мм, длина 125 мм;
- Сигналы: силовые, слаботочные, Ethernet 10/100/1000 Base-T
- Силовые линии: до 30 А, до 50 В
- Рабочая температура: от -40°С до +55°С
Характеристики цепей
| Назначение | Число линий | Вид сигнала | Номинальный ток |
| Силовые | 2+земля | Пост. ток 27 В | 30 А |
| Сигнальные | 7 | Пост. ток 27 В | 3 А |
| Сигнальные | 8+экран | Ethernet 1000 base T | 0,1 А |
| Итого | 19 |
Условия работы
| Параметр | Значение |
| Рабочая температура | -40…+55°С |
| Относительная влажность | 70% |
| Пониженное атмосферное давление | 6·104 Па (450 мм. рт. ст.) |
| Вибрации синусоидальные | до 5g 500 Гц |

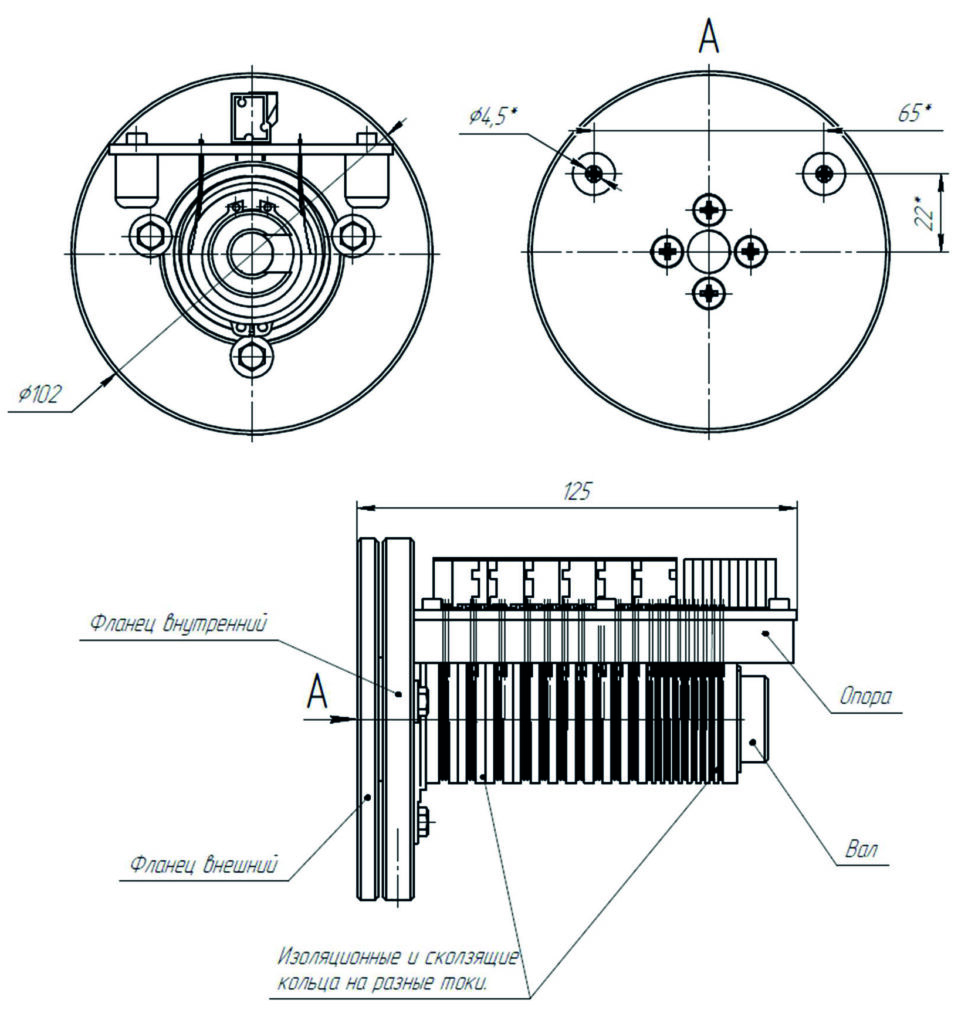

Механические характеристики
| Параметр | Значение |
| Скорость вращения | 20 об/мин |
| Момент сопротивления вращению | не более 35 Нм |
| Сопротивление изоляции | не менее 100 МОм при 500 В |
| Диэлектрическая прочность | 500 В |
| Срок службы | 106 оборотов |
| Разъёмы | клеммные электрические соединители на контактной плате и кабельные выводы не менее 20см |
| Масса | не более 0,5 кг |
| Длина | 125 мм |
| Наружный диаметр | 102 мм |
