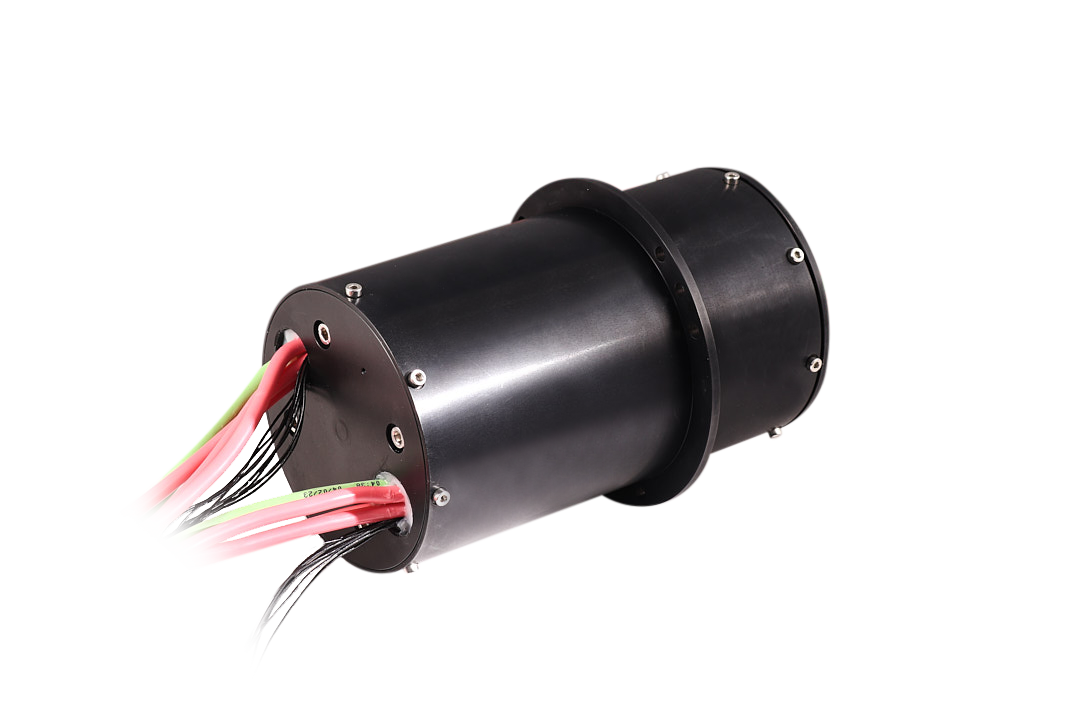

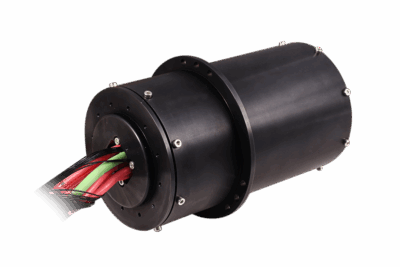

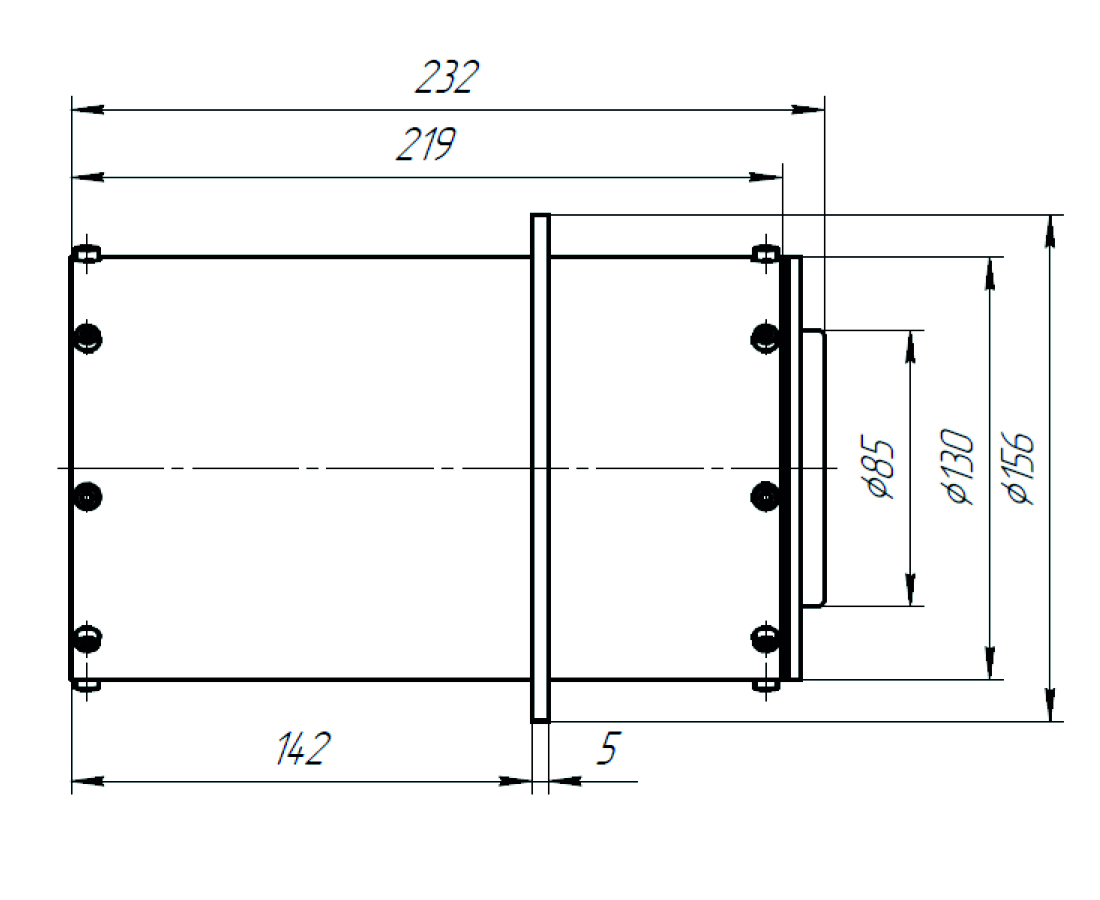

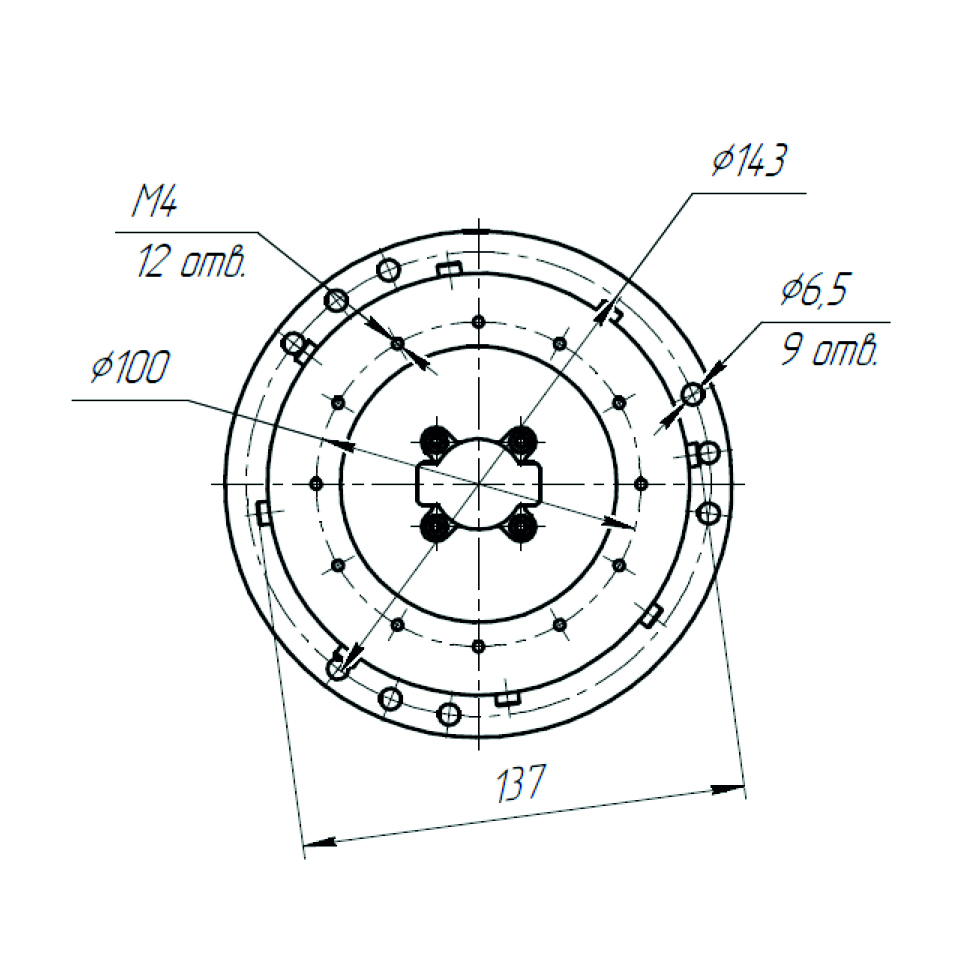

Токосъемное вращающееся контактное устройство с 2хEthernet 1000BASE-T

Вращающееся контактное устройство предназначено для передачи электрического питания и электрических сигналов с неподвижного основания на вращающуюся часть объекта в широком спектре применений, требующих повышенную стойкость оборудования к внешним воздействующим факторам.

Авиационно-космическая отрасль
Промышленная автоматика

Основные характеристики:

Количество токопроводящих колец: 44 шт.;
Габариты: диаметр 130 мм, длина 236 мм;
Сигналы: силовые, слаботочные, Ethernet 10/100/1000 Base-T
Силовые линии: до 60 А, до 50 В
Рабочая температура: от -40°С до +55°С
Степень защиты: IP67 (возможно исполнение без защиты и уплотнительных элементов с минимальным сопротивлением вращению)

Характеристики цепей

Назначение	Число линий	Вид сигнала	Номинальный ток
Силовые	6	Пост. ток 27 В	60 А
Сигнальные	20	Пост. ток 27 В	3 А
Сигнальные	8+1 (экран)	Ethernet 1000 base T	0,1 А
Сигнальные	8+1 (экран)	Ethernet 1000 base T	0,1 А
Итого	44

Условия работы

Параметр	Значение
Степень защиты	IP67 (возможно исполнение без защиты и уплотнительных элементов с минимальным сопротивлением вращению)
Рабочая температура	-40…+55°С
Относительная влажность	до 98% в исполнении IP67
Пониженное атмосферное давление	6·104 Па (450 мм. рт. ст.)
Вибрации синусоидальные	до 5g 500 Гц
Удары	Одиночные: до 75g 5 мс Повторяющиеся: до 15g 15 мс

Механические характеристики

Параметр	Значение
Скорость вращения	20 об/мин
Момент сопротивления вращению	не более 35 Нм в исполнении IP67
Сопротивление изоляции	не менее 100 МОм при 500 В
Диэлектрическая прочность	500 В
Срок службы	10⁶ оборотов
Вводы/выводы	Силовые: Провод ПВКФ (1Х6) Сигнальные: Провод МС-16-13 (1х0.35) Ethernet: Кабель ParLan S\FTP Cat6A PVCLC нг (A)-LSLT 4х2х0,57
Масса	не более 7,5 кг
Длина	236 мм
Наружный диаметр	130 мм
