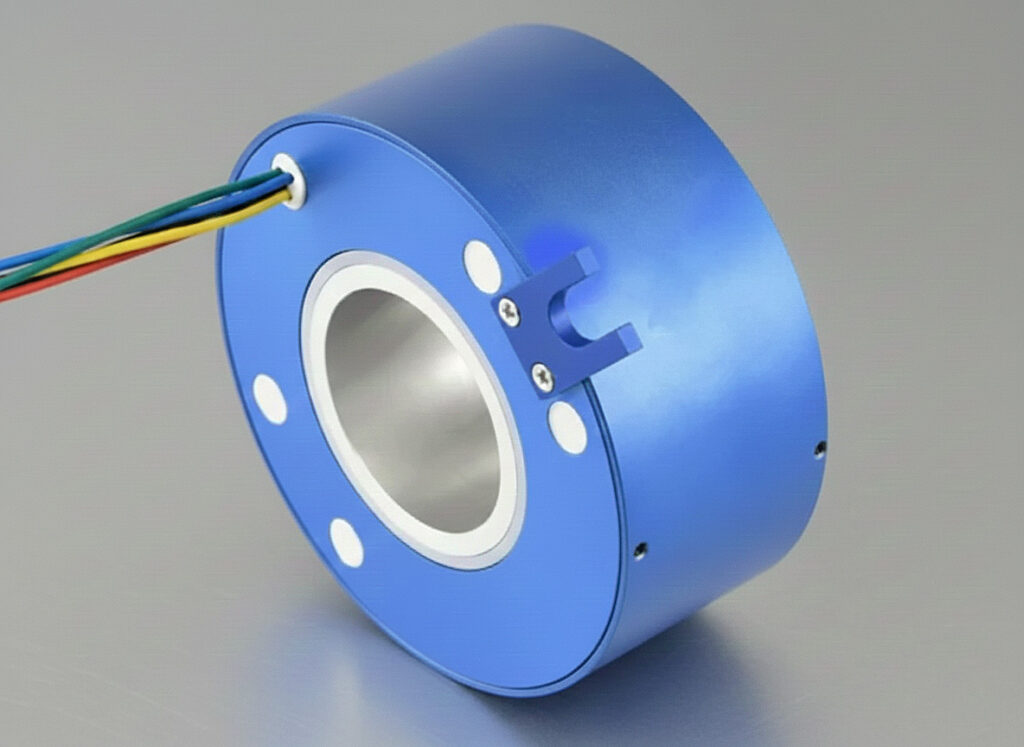

ВКУ сигнальные для передачи данных и токов управления

В современной автоматике и робототехнике надежная трансляция управляющих сигналов через подвижные узлы — задача более критичная, чем передача силовой нагрузки. Сигнальные ВКУ  (вращающиеся контактные устройства) обеспечивают бесперебойный обмен данными между стационарной и вращающейся частями оборудования без потери пакетов и искажения информации.

Особенности передачи сигналов через вращение

Главный враг любой сигнальной линии — электрические шумы и наводки. При проектировании сигнальных ВКУ инженеры уделяют особое внимание экранированию и подбору материалов контактов. В отличие от силовых цепей, где важна площадь контакта, здесь на первый план выходят стабильность переходного сопротивления и защита от окисления.

В работе применяется технология специализированных серебряных сплавов с сервовитным покрытием или “золото по золоту”, что гарантирует минимальный уровень электрических шумов даже при длительной эксплуатации. Это критически важно для работы с чувствительными протоколами передачи данных. Оборудование и технологическая оснастка позволяют реализовывать плотную компоновку каналов в ограниченном габарите, сохраняя при этом высокую помехозащищенность.

Поддерживаемые интерфейсы и типы сигналов

Разработанные устройства способны работать с широким спектром промышленных стандартов. В зависимости от конструкции обеспечивается трансляция:

• Аналоговых сигналов с тензодатчиков, термопар и энкодеров.
• Цифровых интерфейсов RS-232, RS-422, RS-485.
• Промышленных шин данных CAN-bus, Profibus, Modbus.
• Высокоскоростных протоколов Ethernet (до 10 Гбит/с) и USB.
• Видеосигналов высокой четкости (HD-SDI, HDMI).

Импортозамещение и контроль качества

Конструкторское бюро «АйСи Инжиниринг» специализируется на проектировании и изготовлении искомых узлов, предлагая качественную альтернативу европейским и американским брендам, покинувшим российский рынок. Изделия не копируются, а проводится глубокий анализ материалов контактных пар и диэлектриков. Это позволяет создавать изделия, полностью соответствующие техническому заданию заказчика, будь то замена изношенного импортного узла или разработка уникальной системы с нуля.

Основа работы — эволюция изделий с устранением конструктивных недостатков оригинала, которые ограничивали его ресурс. Используя современные проверенные технологии и собственную производственную базу, устраняются все слабые места.

Каждая партия сигнальных ВКУ  проходит строгий контроль ОТК с генерацией и проверкой сигналов на затухание и потери. Поскольку речь идет о передаче данных, простой «прозвонки» цепей недостаточно.

Готовые изделия проверяют на:

1. Динамическое изменение сопротивления при вращении.
2. Отсутствие микросекундных прерываний сигнала.
3. Сопротивление изоляции и диэлектрическую прочность между каналами.
4. Работу в климатической камере (при необходимости).

Такой подход гарантирует, что установленное на объекте устройство будет работать стабильно, оперативно реагируя на команды системы управления. Специалисты компании готовы выполнить заказ как на единичный сложный экземпляр, так и на серийную партию, обеспечив полную техническую поддержку и соответствие российским стандартам.
