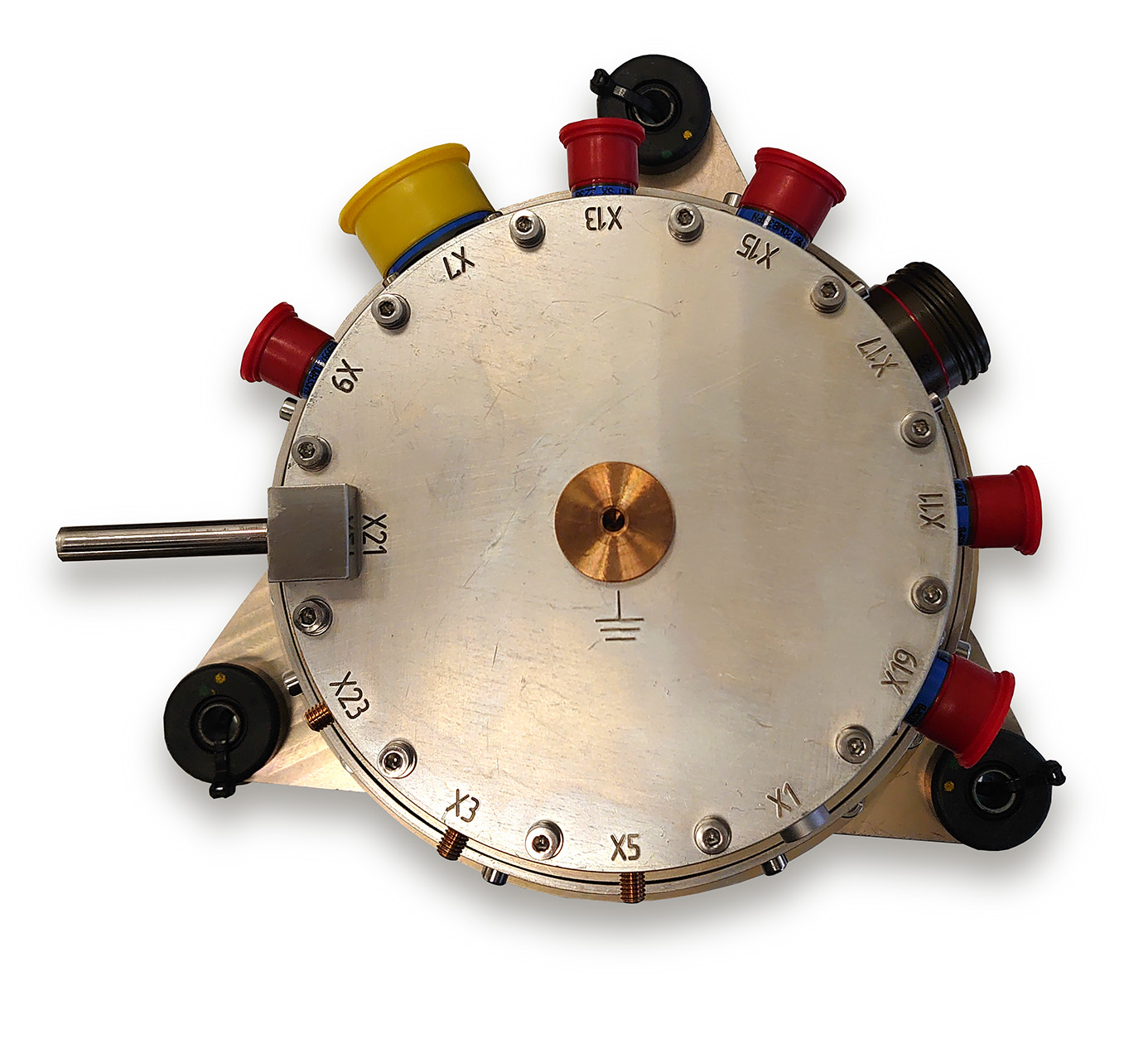

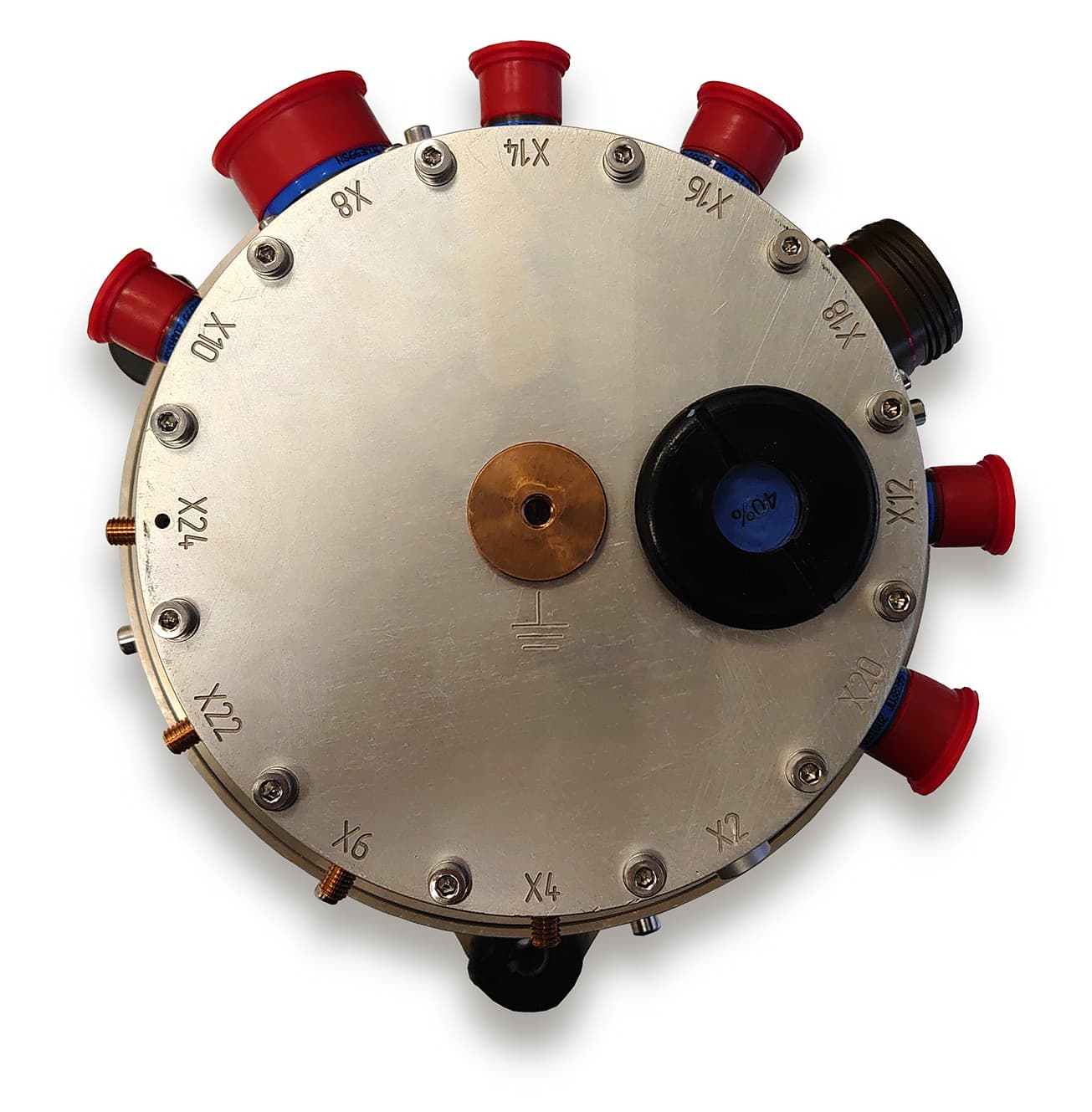

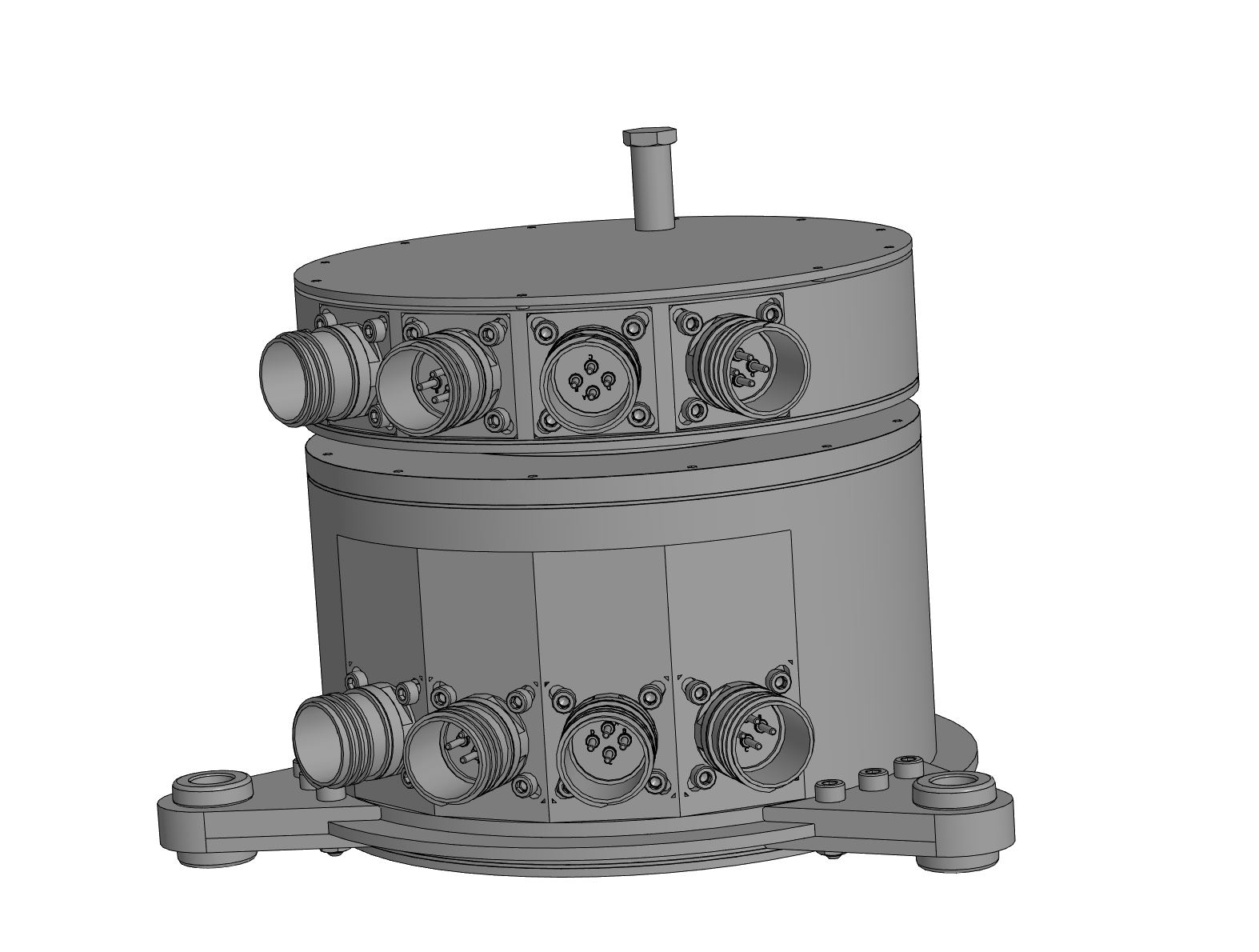

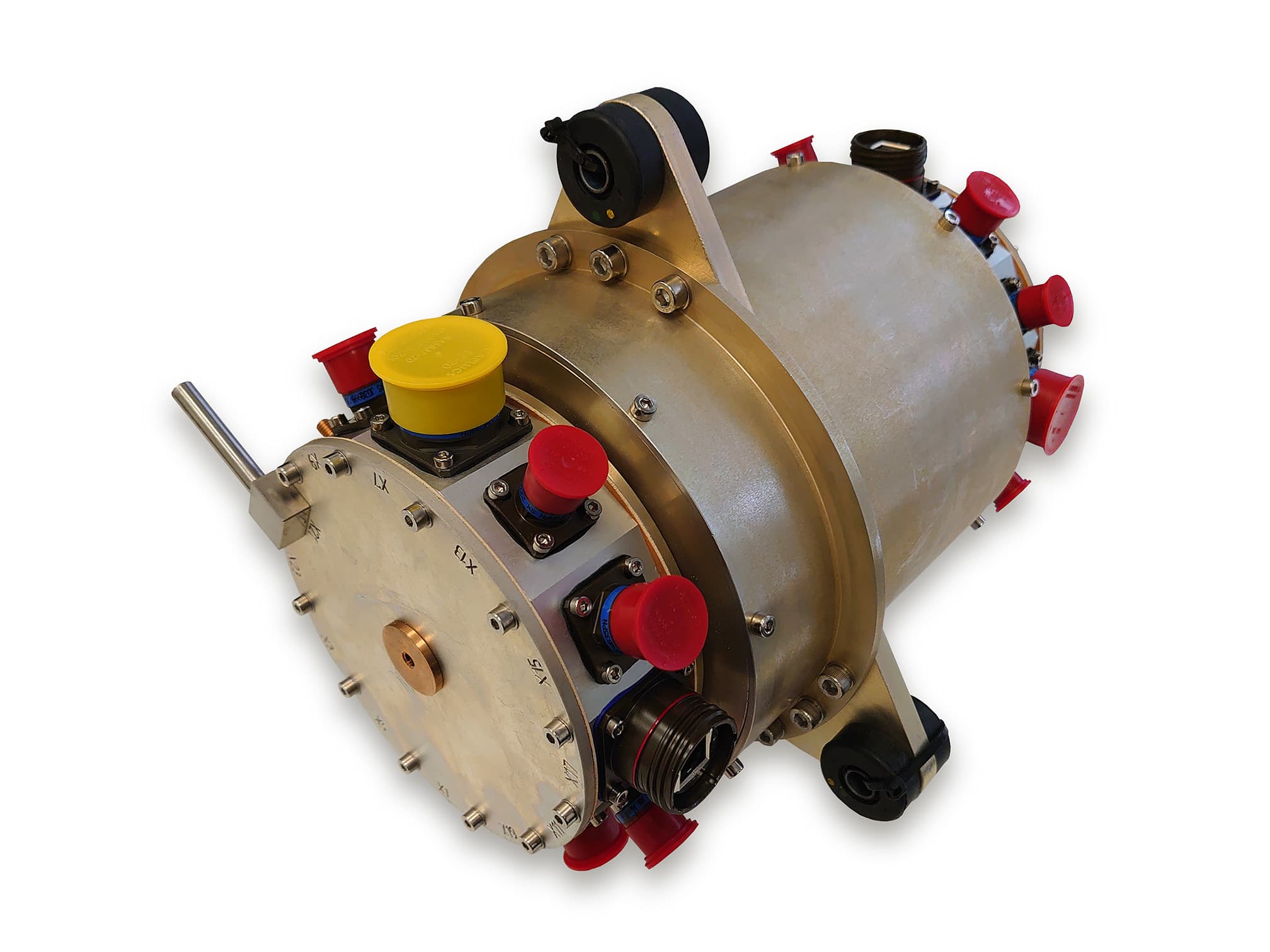

ВКУ роторные со скользящими контактами
Вращающиеся контактные устройства (ВКУ) роторные со скользящими контактами RS-SR — это электромеханические устройства, которые обеспечивают передачу электрической энергии и данных от неподвижного статора к вращающемуся ротору. Также известные как вращающиеся токосъемники, коллекторы или контактные поворотные устройства, могут применяться в любых электромеханических системах, требующих свободного, прерывистого или непрерывного вращения при передаче энергии и данных. ВКУ способствуют улучшению механической производительности, упрощают эксплуатацию системы и устраняют проблемы ограничения подвижности из-за соединительных проводов.
ВКУ роторные со скользящими контактами RS-SR состоят из двух основных частей:
Ротор: Это центральный элемент ВКУ, который вращается вместе с приводным элементом системы. Ротор обычно подключен к силовым линиям постоянного или переменного тока и сигнальным линиям частотой не более 200МГц (например Ethernet 10/100/1000 BASE-T), которые передаются через вращающийся интерфейс скользящих контактов.
Статор: Это фиксированная часть ВКУ, которая остается на месте, пока ротор вращается внутри нее. Статор подключен к кабелям или цепям, которые передают питание на ротор, получают от него сигналы и передают их на неподвижную часть системы.
Возможности и ассортимент ВКУ роторных со скользящими контактами RS-SR:
Компания АйСи Инжиниринг специализируется на производстве роторных вращающихся контактных устройств со скользящими контактами на базе разработанной платформы серии ВКУ RS-SR. Возможности собственного Конструкторского бюро и гибкой настройки собственного Технологичного производства — позволяют оперативно адаптировать ВКУ RS-SR под требования заказчика – по габаритам, по набору и пропускной способности силовых и сигнальных линий, по интерфейсам подключения, по соединительным фланцам с конечными устройствами, по классу исполнения и защите от внешних факторов. Благодаря такой гибкости, мы можем в оперативные сроки изготавливать на базе платформы ВКУ RS-SR модернизированные варианты ВКУ-1, ВКУ-1А, ВКУ-300-1, ВКУ-330-1, ВКУ-330-2, ВКУ-330-3, ВКУ-330-4, ВКУ-58 и ВКУ-596, с расширенным и уплотненным набором силовых и сигнальных линий.
Основные характеристики ВКУ RS-SR:
Количество токопроводящих колец: 44 шт;
Габариты: диаметр 130 мм, длина 219 мм (с соединительными фланцами без выступающих элементов);
Масса: не более 7 кг;
Сигналы: 6 х силовые, 20 х слаботочные, 2 х Ethernet 10/100/1000 Base-T
Силовые линии: до 60 А, до 50 В
Рабочая температура: от -40°С до +55°С
Степень защиты: IP67
Характеристики цепей:
| Назначение | Число линий | Вид сигнала | Номинальный ток |
| Силовые | 6 | Пост. Ток 27 В | 60 А |
| Сигнальные | 20 | Пост. Ток 27 В | 3 А |
| Сигнальные | 8+1 (экран) | Ethernet 1000 base T | 0,1 А |
| Сигнальные | 8+1 (экран) | Ethernet 1000 base T | 0,1 А |
| Итого: | 44 | ||
Механические характеристики:
| Параметр | Значение |
| Скорость вращения | не более 20 об/мин |
| Момент сопротивления вращению | не более 35 Нм |
| Сопротивление изоляции | не менее 100 МОм при 250 В |
| Диэлектрическая прочность | не менее 250 В |
| Срок службы | до 107 оборотов |
| Выводы | не менее 2 метров Силовые: ПВКФ (1х10) Сигнальные: МС-16-13 (1х0,35) Ethernet: ParLan S\FTP Cat6A PVCLC нг (A)-LSLT 4х2х0,57 |
Условия работы:
| Параметр | Значение |
| Степень защиты | IP67 |
| Рабочая температура | -40…+55°С |
| Относительная влажность | не более 98% |
| Пониженное атмосферное давление | 6·104 Па (450 мм. рт. ст.) |
| Вибрации синусоидальные | не более 5g 500 Гц |
| Удары | Одиночные: не более 75g 5 мс Повторяющиеся: не более 15g 15 мс |
