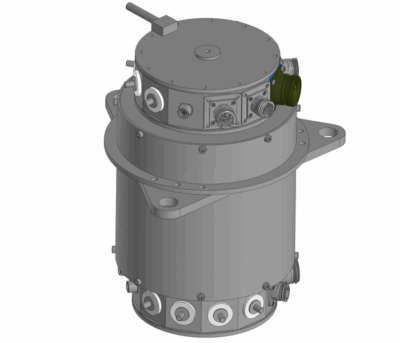

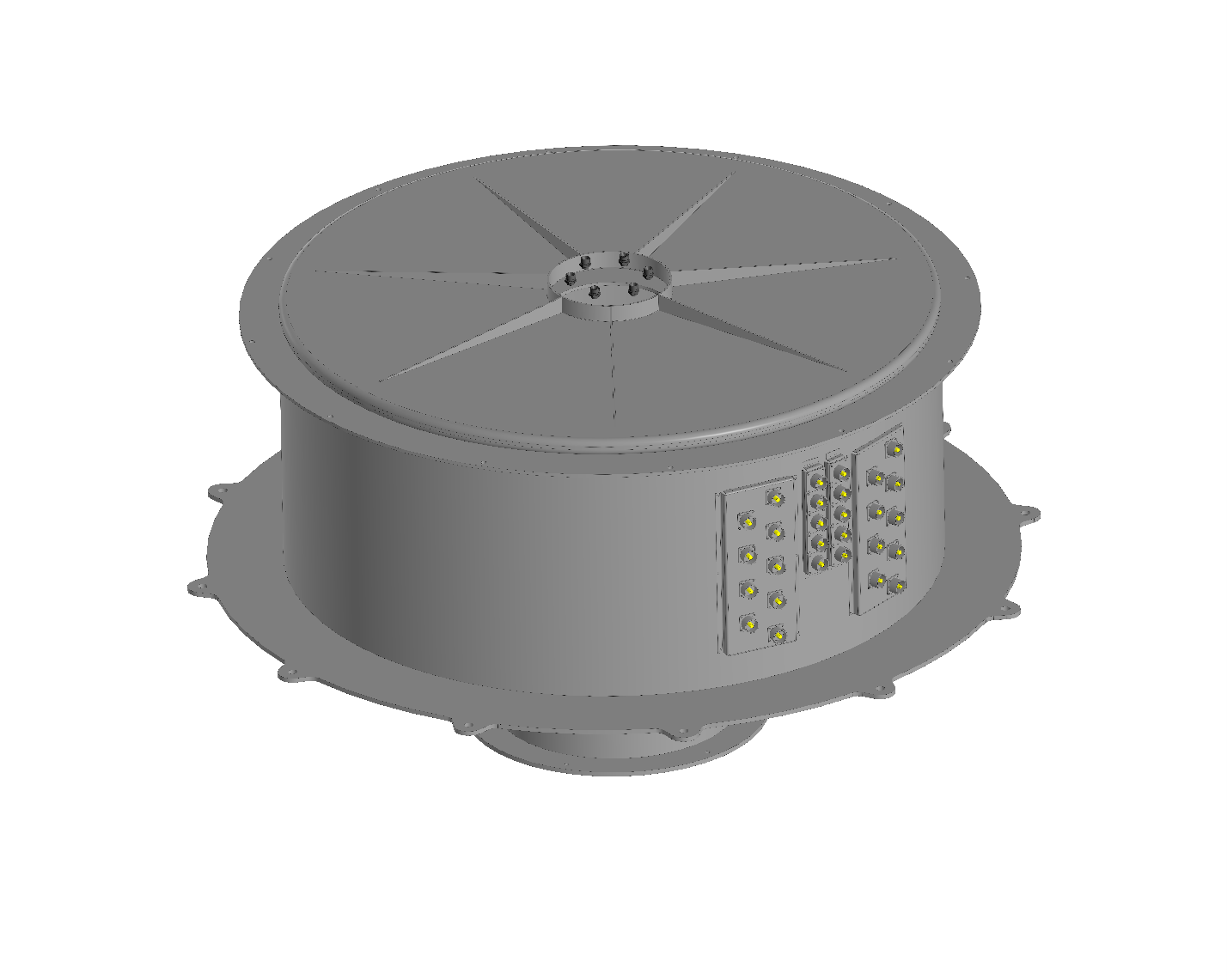

ВКУ роторные с комбинированными каналами

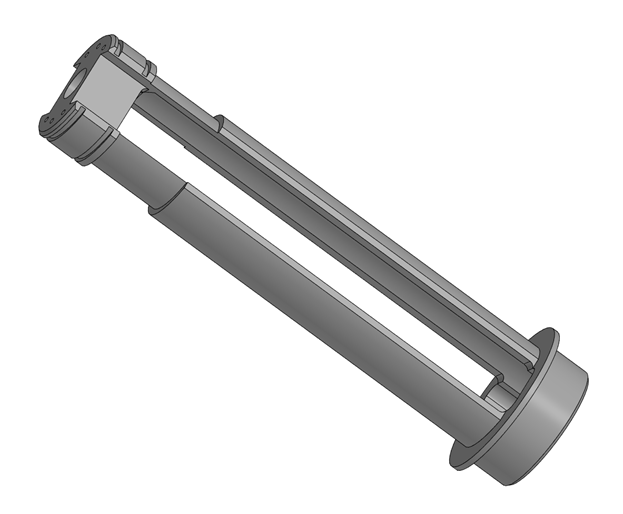

ВКУ роторные с комбинированными каналами представляют собой усовершенствованные решения, которые объединяют различные технологии для передачи энергии и данных. Благодаря использованию полого вала стало возможным обеспечить широкий спектр возможностей и модернизировать ВКУ-1, ВКУ-1А, ВКУ-300-1, ВКУ-330-1, ВКУ-330-2, ВКУ-330-3, ВКУ-330-4, ВКУ-58 и ВКУ-596, добавив им новые современные каналы передачи сигналов и расширив их функционал.
Рассмотрим три основные комбинации:
- Скользящие контакты и высокочастотная центральная часть — ВКУ RS-SR-HF:
Эта модель ВКУ сочетает в себе скользящие контакты для передачи электрической энергии в силовом и контактном модулях, и центральную часть, предназначенную для передачи данных на высоких частотах. Это решение идеально подходит для изделий, где требуется передача сигналов с высокой пропускной способностью, таких как системы связи, радиолокации и другие высокочастотные технологии. Реализованы решения на коаксиальном кабеле RG-179B/U с полосой пропускания более 1,5 ГГц, достаточной для передачи видео в формате HD-SDI, что делает эту модель особенно эффективной для современных систем, требующих быстрой и надежной передачи видеоданных. Также разработаны модели с волноводом в центральной части для передачи сигналов и энергии в УВЧ и СВЧ диапазонах.
- Скользящие контакты и оптическая центральная часть — ВКУ RS-SR-FO:
ВКУ с оптической центральной частью RS-SR-FO обеспечивает передачу данных с использованием разрыва оптического волокна, что позволяет достигать высокой скорости передачи и защиты от электромагнитных помех. Для совмещения центров сердцевины оптических волокон используется оптическая система юстировки с воздушным зазором между торцами оптических волокон и установкой линзы-колиматора. Возможно исполнение как с многомодовыми (ММ), так и с одномодовыми (SM) оптическими волокнами. Выбор оптического кабеля для выводов и разъемов для разделки остается за заказчиком. Также возможно применение технологий спектрального уплотнения DWDM/CWDM и передачи через одно ВКУ до 40 оптических линий. Эта комбинация идеально подходит для изделий, где важна высокая скорость передачи данных и надежность, таких как видеонаблюдение, системы управления и автоматизации, а также в медицинских устройствах. Оптические каналы обеспечивают значительное снижение потерь сигнала и позволяют передавать данные на большие расстояния без ухудшения качества.
- Скользящие контакты и гидравлическая центральная часть — RS-SR-HY:
Модель RS-SR-HY сочетает скользящие контакты для передачи электрической энергии в силовом контактном модуле, набор скользящих контактов в сигнальном контактном модуле и гидравлической центральной частью, что позволяет одновременно передавать как электрическую, так и гидравлическую энергию. Это решение особенно полезно в системах, где требуется управление движением и подъемом, таких как краны, подъемники и другие машины, использующие гидравлические системы. Комбинированные каналы обеспечивают эффективное управление и синхронизацию работы электрических и гидравлических компонентов, что способствует повышению производительности и надежности устройства.
Основные характеристики ВКУ RS-SR-HF:
Количество токопроводящих колец: 52 шт;

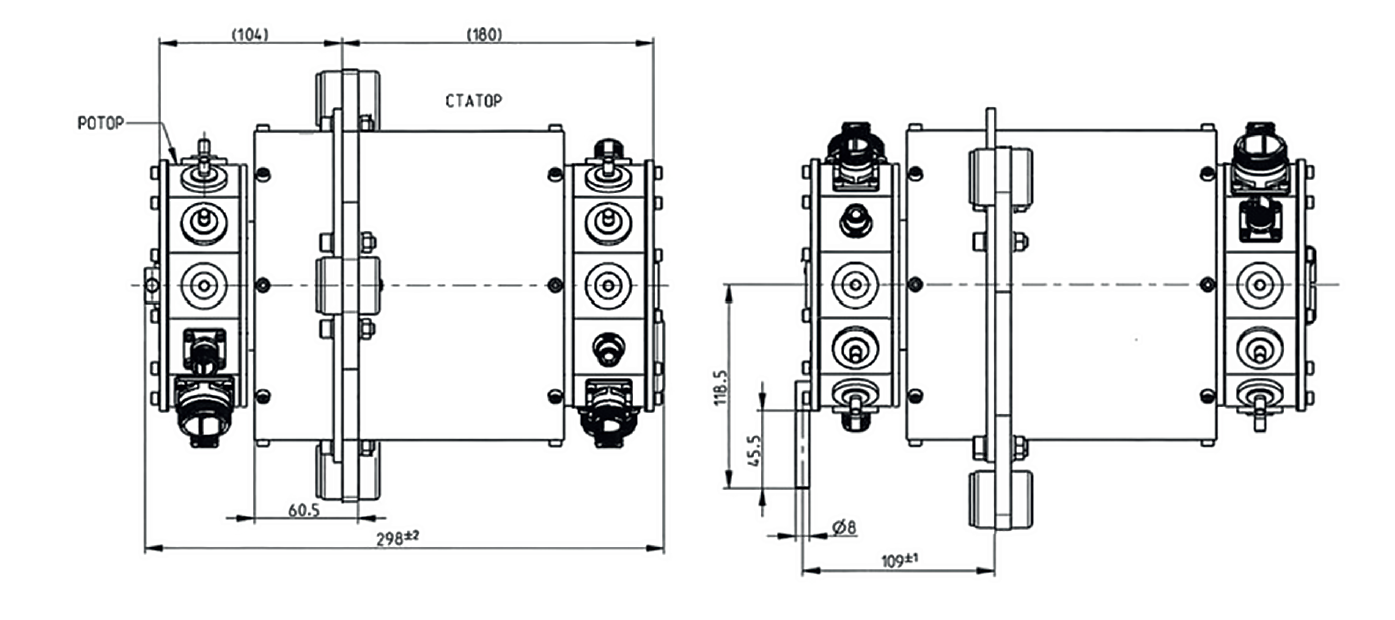

Габариты: диаметр 180 мм, длина 300 мм;
Масса: не более 7,5 кг;
Сигналы: 14 х силовые, 26 х слаботочные, 1 х Ethernet 10/100/1000 Base-T, 1 x HD-SDI
Силовые линии: до 85 А, до 50 В
Рабочая температура: от -40°С до +55°С
Степень защиты: IP67
Характеристики цепей:
| Назначение | Число линий | Вид сигнала | Номинальный ток |
| Силовые | 2 | Пост. ток 27 В | 85 А |
| Силовые | 2 | Пост. ток 27 В | 30 А |
| Силовые | 1 | Пост. ток 27 В | 6 А |
| Силовые | 2 | Пост. ток 27 В | 15 А |
| Силовые | 1 | Пост. ток 27 В | 10 А |
| Силовые | 6 | Пост. ток 27 В | 5 А |
| Сигнальные | 2 | Пост. ток 27 В | 3 А |
| Сигнальные | 3 | Пост. ток 27 В | 2 А |
| Сигнальные | 7 | Пост. ток 27 В | до 0,3 А |
| Сигнальные | 10 | CAN 2.0 | 0,1 А |
| Сигнальные | 2 | RS-485 | 0,1 А |
| Сигнальные | 2 | RS-232 | 0,1 А |
| Сигнальные | 8+экран | Ethernet 1000 base T | 0,1 А |
| Видео | 1+экран | HD-SDI | до 0,5 А |
| Корпус (заземление) | 1 | — | — |
| Итого | 51 + земля |
Механические характеристики:
| Параметр | Значение |
| Скорость вращения | не более 20 об/мин |
| Момент сопротивления вращению | не более 35 Нм |
| Сопротивление изоляции | не менее 100 МОм при 500 В |
| Диэлектрическая прочность | не менее 500 В |
| Срок службы | до 107 оборотов |
| Выводы | Силовые: шпильки М6 Сигнальные: цилиндрические D38999 Series III Видео: коаксиальный 75 Ом |
Условия работы:
| Параметр | Значение |
| Степень защиты | IP67 |
| Рабочая температура | -40…+55°С |
| Относительная влажность | не более 98% |
| Пониженное атмосферное давление | 6·104 Па (450 мм. рт. ст.) |
| Вибрации синусоидальные | не более 5g 500 Гц |
| Удары | Одиночные: не более 75g 5 мс Повторяющиеся: не более 15g 15 мс |
Заключение
ВКУ с комбинированными каналами, такими как RS-SR-HF, RS-SR-FO и RS-SR-HY, представляют собой высокоэффективные решения для современных электромеханических систем, позволяя интегрировать различные технологии для достижения оптимальной производительности и функциональности. Продукция компании «АйСи Инжиниринг» открывает новые возможности для применения в различных отраслях, включая связь, автоматизацию, промышленность и медицину. Важно отметить, что комбинированные решения могут заменить большинство разработанных вращающихся контактных устройств иностранных производителей, таких как MOFLON, SENRING, RUAG Slip Rings, Deublin, Everaxis, Moog, Mercotac, Mersen. Наши решения, включая кольцевые токоприёмники и токоприемники вращающиеся, также могут быть адаптированы под специфические требования заказчиков.
