Комбинированное вращающееся контактное устройство с оптикой и гидравликой

Предназначено для передачи электрического питания, электрических сигналов, гидравлических и оптических MM каналов с неподвижного основания на вращающуюся часть объекта в широком спектре применений крупнотоннажной промышленной техники, требующих повышенную стойкость оборудования к внешним воздействующим факторам.

Приборостроение
Промышленная автоматика
Электротехника

Основные характеристики:

Количество токопроводящих линий: 54 шт.;
Количество гидравлических линий: 6шт.;
Количество оптических линий: 40 шт.;

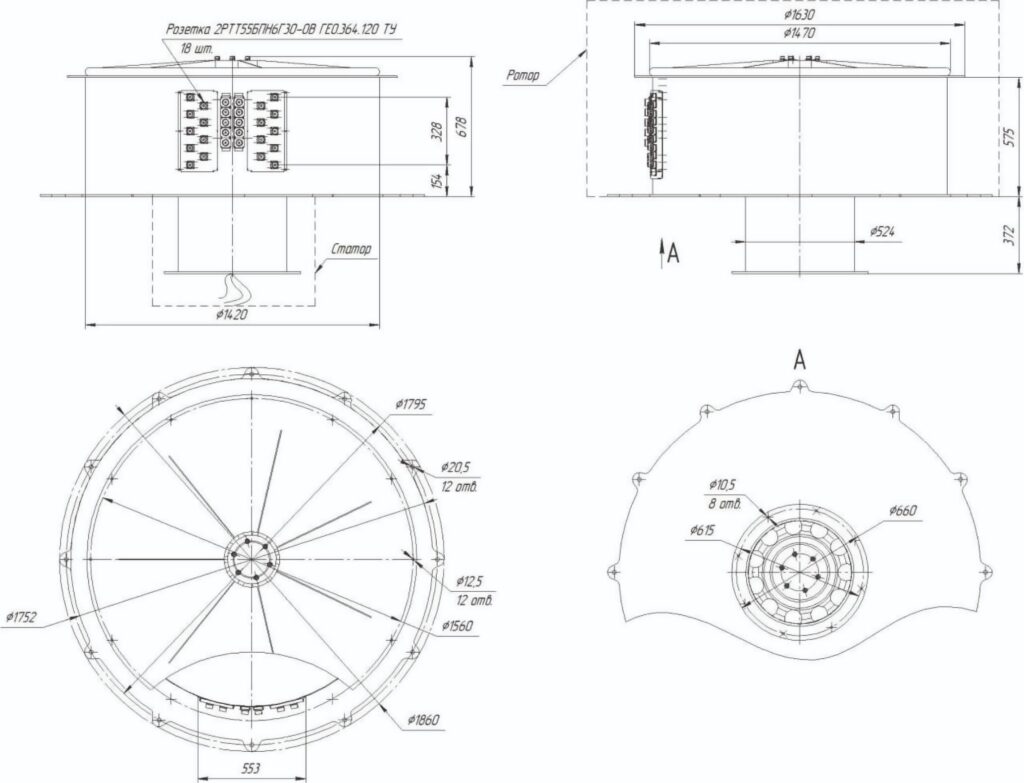

Габариты: диаметр 1795 мм, длина 1050 мм;
Каналы силовые (380 В 50 Гц) на 8 трехфазных нагрузок мощностью по 78 кВт;
Каналы гидравлические 25МПа (кратковременный режим работы до 15 минут);
Каналы оптические, тип оптоволокна – MMF, длина волны 850нм для данных и 1310нм;
Рабочая температура: от -55°С до +50°С;
Пиковая влажность 100% при 35°С.

Характеристики цепей

Назначение	Число линий	Тип	Характеристика
Силовые	48	Перем. ток 380 В	50 А
Силовые запасные	3	Перем. ток 380 В	50 А
Заземление	3	–	–
Гидравлические	6	25 МПа	АМГ-10, МГЕ 10А
Оптические	40	MMF	850/1310 нм
Итого	74
Сопротивление изоляции	не менее 20 МОм — в нормальных климатических условиях; 5 Мом – при повышенной температуре; 1 МОм — при повышенной влажности.
Диэлектрическая прочность	500 В
Разъёмы	Силовые: ротор — 2РТТ55БПН6Г30-ОВ ГЕО.364.120 ТУ – 18шт, статор — кабельные выводы длиной не менее 2м Гидравлические: ротор/статор — штуцеры ДУ 20 – 12шт Оптические: ротор/статор — типа ОСЕ144Е-2/11Р-NWП- 20 шт

Механические характеристики

Параметр	Значение
Скорость вращения	1 об/мин
Срок службы	30 000 часов
Масса	не более 600 кг
Длина	1050 мм
Наружный диаметр	1795 мм

Условия работы

Параметр	Значение
Рабочая температура	-55…+50°С
Пониженное атмосферное давление	6·104 Па (450 мм. рт. ст.)
Вибрации синусоидальные	до 5g 500 Гц
Удары	Одиночные: до 75g 5 мс Повторяющиеся: до 15g 15 мс
