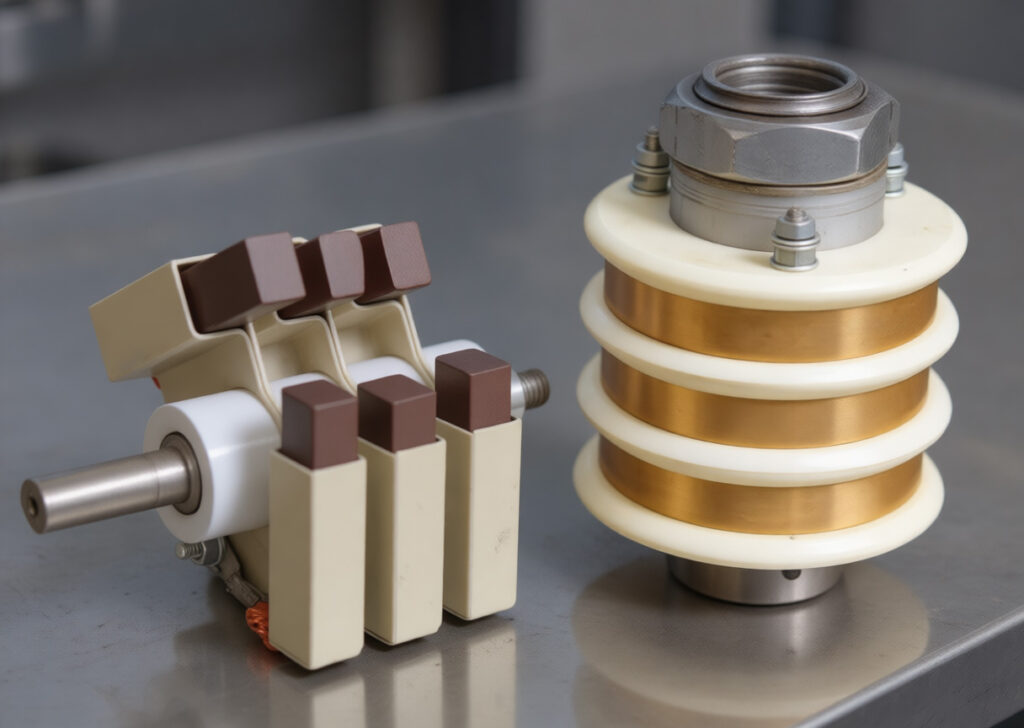

Токосъемники кольцевые вращающиеся

Кольцевые вращающиеся токосъемники обеспечивают непрерывную передачу электрических сигналов и питания между неподвижными и вращающимися частями оборудования без ограничения угла поворота. АйСи Инжиниринг разрабатывает и изготавливает токосъемники под каждый проект с учетом требований заказчика, обеспечивая интеграцию в любое оборудование.

Что такое кольцевой вращающийся токосъемник

Токосъемные вращающиеся устройства служат для передачи электрических сигналов, данных и энергии между неподвижной и вращающейся частями механизма. Основное назначение — обеспечение непрерывности электрического соединения при неограниченном вращении, чего невозможно достичь обычными кабельными соединениями.

Принцип работы

Принцип работы основан на скользящем контакте между неподвижными щетками и вращающимися контактными кольцами. Электрический сигнал подается на щетки, которые под действием пружин прижимаются к кольцам на вращающемся валу, поддерживая постоянный контакт. Количество независимых каналов определяется числом колец. Так обеспечивается одновременная передача силового питания, сигналов управления и данных.

Конструкция токосъемника определяется условиями применения и требованиями заказчика и адаптируется под габариты, нагрузки и условия монтажа.

Компоненты кольцевого вращающегося токосъемника

Контактные кольца – основной элемент, определяющий электрические характеристики и ресурс.
Токосъемные щетки обеспечивают физический контакт с кольцами. Включают контактную пластину, пружинный прижим и элементы крепления.
Корпус и изоляция гарантируют механическую защиту от внешних воздействий.
Подшипники обеспечивают точное позиционирование ротора и восприятие нагрузок.
Уплотнения защищают от проникновения пыли, влаги и агрессивных веществ.

Типы кольцевых вращающихся токосъемников

По назначению токосъемники делятся на:

Силовые токосъемники для передачи электрической мощности во вращающиеся системы. Рассчитаны на большие токи до 500А и выше. Используются в крановых механизмах, поворотных столах станков, ветрогенераторах.
Сигнальные токосъемники для передачи сигналов управления, данных и низковольтного питания. Работают с малыми токами до 5А при высоких требованиях к стабильности сопротивления контакта. Такие токосъемники применяются в точном оборудовании: медицинских томографах, измерительных приборах, системах позиционирования.
Комбинированные токосъемники объединяют силовые и сигнальные каналы в одном корпусе. Это универсальное решение для сложного оборудования, где требуется одновременная передача мощности и управляющих сигналов – робототехники, автоматических линий, поворотных камер видеонаблюдения.

По типу сигнала токосъемники применяются:

для аналоговых сигналов — в датчиках, измерительных системах, аудио- и видеосигналах.
для цифровых сигналов в системах управления, передачи данных, интерфейсах связи.
для высокочастотных сигналов в радиолокационных антеннах, измерительной технике.
в пневматических каналах — для передачи сжатого воздуха или других газов через вращающееся соединение.
для волоконно-оптических сигналов – для высокоскоростной передачи данных без электрических помех.
в интерфейсах Ethernet, USB, HDMI для передачи данных по протоколам промышленной связи. помех.

По способу монтажа токосъемники делятся на:

Фланцевые: обеспечивают жесткую фиксацию и точное позиционирование. Подходят для интеграции в существующие конструкции с ограниченным пространством.
Вального типа: компактная конструкция для применений, где токосъемник должен вращаться вместе с основным механизмом.
Панельные: для монтажа в панель управления или корпус оборудования. Имеют стандартные присоединительные размеры и органы управления с лицевой стороны.
Капсульные: выполняются в герметичном корпусе для работы в агрессивных средах или при высоких требованиях к защите.

Выбор типа монтажа определяется конструкцией оборудования, условиями эксплуатации и требованиями к обслуживанию.

Применение кольцевых вращающихся токосъемников

Вращающиеся кольцевые токосъемники промышленного назначения используются для работы механизмов в поворотных столах станков, на автоматических линиях, в упаковочном оборудовании и конвейерных системах.

Токосъемники для кранового оборудования:

В башенных кранах применяются мощные модели для питания механизмов подъема и поворота стрелы.
В мостовых кранах используются компактные модели для работы в условиях ограниченного пространства тележки.
В портовых кранах устанавливают коррозионно-стойкие конструкции с повышенной защитой от соленого воздуха и влажности.
В судовых кранах нужны ударопрочные токосъемники с дополнительной герметизацией для работы в условиях качки и вибраций.

В ветроэнергетике токосъемники применяются для систем позиционирования гондол, передачи данных с датчиков и питания систем управления. Усиленные токосъемники работают в радарных антеннах.

Кольцевые вращающиеся токосъемники используются для медицинского оборудования, например:

в КТ и МРТ сканерах, для которых необходима высокая стабильность сигналов и соответствие медицинским стандартам;
рентгеновских аппаратах с поворотными трубками;
в манипуляторах для роботизированной хирургии.

Токосъемники для робототехники:

промышленные роботы используют токосъемники в поворотных сочленениях.
поворотные суставы роботов требуют миниатюрных токосъемников с большим количеством каналов.
Сервоприводы с обратной связью основаны на помехозащищенных токосъемниках для точного позиционирования

Разработка кольцевых вращающихся токосъемников

Компания АйСи Инжиниринг обладает большим опытом в области реверс-инжиниринга и импортозамещения. Наше конструкторское бюро адаптирует конструкцию под специфические требования: от миниатюрных прецизионных устройств до мощных промышленных систем. Индивидуальный подход позволяет создать оптимальное решение для любой задачи.

Преимущества нашего производства:

Собственная конструкторская база позволяет разрабатывать токосъемники любой сложности с учетом особенностей вашего оборудования.
Полный цикл разработки от технического задания до готового изделия обеспечивает контроль качества на каждом этапе. Собственное производство гарантирует соблюдение всех технических требований.
Импортозамещение — специализируемся на создании отечественных аналогов зарубежных токосъемников. Восстанавливаем техническую документацию по образцам и превосходим характеристики оригинала.

Этапы работы

Анализ потребностей и согласование параметров изделия.
Подготовка технического задания на проектирование.
Разработка конструкции и выбор материалов.
Производство и испытания опытного образца.
Поставка готового изделия.

Чтобы заказать разработку и производство кольцевых вращающихся токосъемников, свяжитесь с нами. Инженеры проанализируют требования вашего проекта и предложат оптимальное техническое решение.
