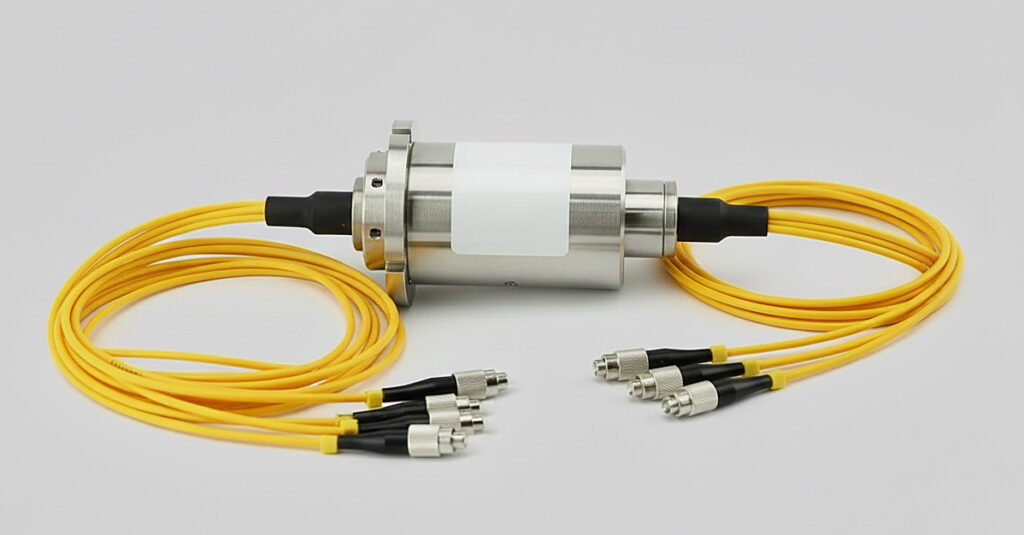

Оптико-волоконные вращающиеся системы (FORJ)
Передача больших массивов данных через подвижные соединения требует решений, принципиально отличающихся от классических токосъемников. Оптико-волоконные вращающиеся системы (FORJ) обеспечивают непрерывную трансляцию сигнала в широкополосном спектре без электромагнитных помех и потерь пакетов данных при вращении на 360 градусов.
Принцип работы и сферы применения
Основой технологии является прецизионная юстировка оптического канала, позволяющая передавать световой поток между статором и ротором с минимальным затуханием. Это критически важно для оборудования, где использование скользящих электрических контактов невозможно из-за риска искрения, перекрестных помех или ограничения по пропускной способности.
Оптико-волоконные вращающиеся системы применяются в составе сложных комплексов:
- Радиолокационные станции и системы РЭБ (передача сигналов с активных фазированных решеток).
- Роботизированные комплексы и манипуляторы.
- Медицинское оборудование (аппараты МРТ и КТ).
- Морские лебедки и телеуправляемые подводные аппараты.
Компания проектирует автономные оптические модули и гибридные сборки. В последнем случае оптический канал интегрируется внутрь классического электрического ВКУ, что позволяет одновременно передавать силовое питание и гигабитные потоки данных через единый узел вращения.
Импортозамещение и изготовление под заказ
Ключевая компетенция конструкторского бюро — адаптация и эволюция изделий под конкретные задачи заказчика. Рынок меняется быстро, поэтому ожидание оригинальной запчасти из Европы может остановить производство на месяцы. Но есть выход — разработка аналога на базе современных отечественных и доступных технологий.
Процесс работы строится не на копировании схожей модели. В лаборатории «АйСи Инжиниринг» проводится полный анализ условий эксплуатации и требований к сигналу. Если оригинальный узел имел слабые места (например, низкую вибростойкость или температурную нестабильность), вносятся изменения в конструкцию, повышая надежность итогового изделия.
Технические возможности и характеристики
При проектировании оптико-волоконных вращающихся систем, ориентир идет на жесткие стандарты качества сигнала и механической прочности. В зависимости от технического задания реализуются следующие параметры:

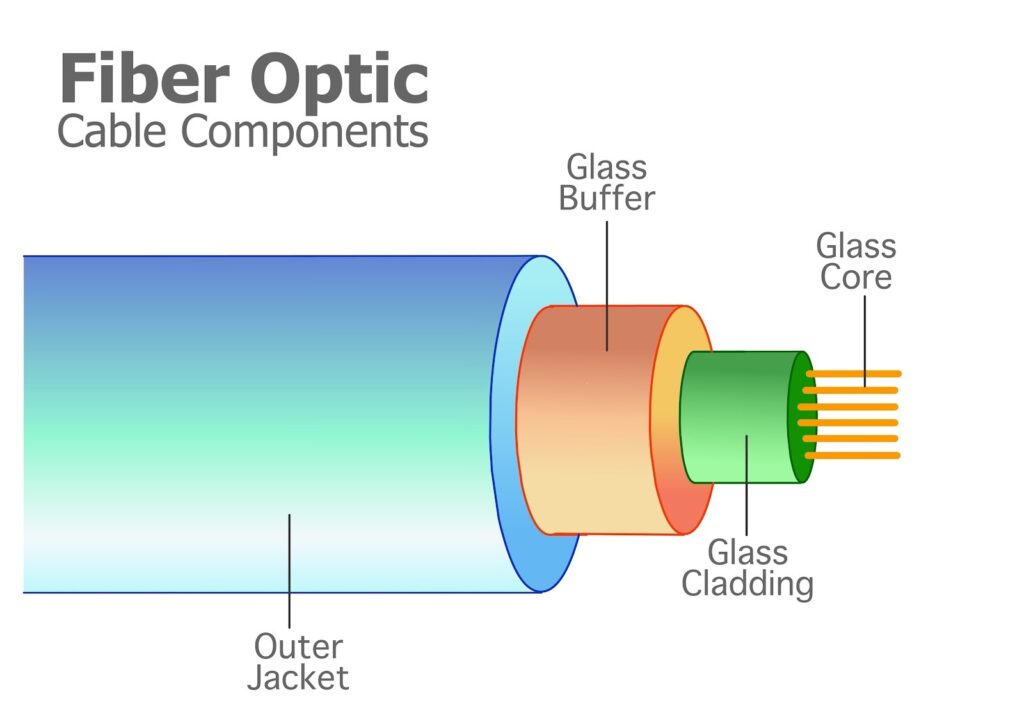

- Тип волокна — одномодовое (Single-mode, SM) и многомодовое (Multi-mode, MM).
- Длины волн — стандартные 850, 1310, 1550 нм, и специализированные диапазоны.
- Вносимые потери обычно не превышают 2–3 дБ для многоканальных систем, что подтверждается тестами.
- Обратные потери более 40 дБ, что исключает паразитные отражения сигнала.
- Скорость вращения от низкооборотных систем позиционирования до высокоскоростных турбин (свыше 2000 об/мин).
Количество каналов варьируется от 1 до 50 и более. Используется новейшее оборудование для сварки и полировки волокон, что гарантирует физическую целостность канала даже при высоких вибрационных нагрузках.
Контроль качества и испытания
В условиях ограничения поставок зарубежных комплектующих, «АйСи Инжиниринг» предлагает полноценную замену недоступным в России брендам (таким как Moog, Schleifring, Cobham). Компания специализируется на реверс-инжиниринге и разработке собственных оптических переходов, которые не уступают, а зачастую превосходят западные аналоги по эксплуатационным характеристикам.
Производство сложной оптомеханики невозможно без серьезной испытательной базы. «АйСи Инжиниринг» располагает собственной аккредитованной лабораторией и штатом специалистов ОТК. Каждое изделие проходит серию тестов на специализированных стендах нашей разработки.
Готовые оптико-волоконные вращающиеся системы проверяются на климатическую устойчивость, ресурс наработки на отказ и стабильность оптических характеристик при динамических нагрузках. Это позволяет выдавать паспорт изделия, подтверждающий соответствие заявленным стандартам и готовность узла к работе в реальных промышленных или полевых условиях.
