Опорно-поворотное устройство Магнитное
Предназначено для передачи электрического питания 12В до 1А и видеосигнала AHD с вращающейся на 360° видеокамеры или другой подходящей нагрузки. Вращение обеспечивается шаговым мотором с шагом 0,9°, питание подается от бортовой системы автомобиля. В основании ОПУ установлены неодимовые магниты в резиновой оболочке для быстрой и надежной установки на крыше автомобиля без повреждения ЛКП
Основные характеристики:
- Количество токопроводящих линий: 4 шт.;

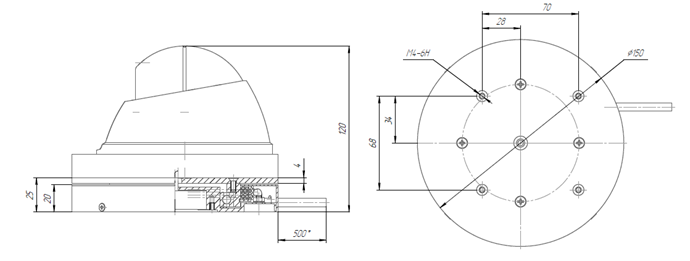

- Габариты: диаметр 150 мм, высота 25 мм;
- Сигналы: силовые, видео AHD
- Силовые линии: до 1 А, до 27 В
- Рабочая температура: от -50°С до +55°С
- Степень защиты: IP67
Характеристики цепей
| Назначение | Число линий | Тип | Характеристика |
| Силовые | 2 | Пост. ток 12 В | 1 А |
| Видео | 2 | AHD | 0,3 А |
| Итого | 4 | ||
| Кабельный вывод статора | Кабель передачи данных, низкочастотный с парной скруткой жил, в ПВХ-оболочке, УФ- и маслостойкие. Произведен на основе европейских стандартов VDE 0812 и EN 50288-7 4 контакта– транзитные ВКУ 4 контакта – управление шаговым мотором |
| Кабельный ввод ротора | Кабель передачи данных, низкочастотный с парной скруткой жил, в ПВХ-оболочке, УФ- и маслостойкие. Произведен на основе европейских стандартов VDE 0812 и EN 50288-7 4 контакта– транзитные ВКУ |
Механические характеристики
| Параметр | Значение |
| Скорость вращения | Не более 30 об/мин |
| Срок службы | 10 лет |
| Режим работы | Непрерывное вращение 24 часа |
| Масса | не более 400 гр |
| Диаметр | 150 мм |
| Высота | 25 мм |
Условия работы
| Параметр | Значение |
| Степень защиты | IP67 |
| Рабочая температура | -50…+55°С |
| Относительная влажность | 98% |
| Вибрации синусоидальные | до 5g 500 Гц |
| Удары | Одиночные: до 75g 5 мс Повторяющиеся: до 15g 15 мс |
