Испытательный стенд углового движения 1х осный

Предназначен для разработки, производства, испытаний, калибровки, аттестации и комплексного полунатурного моделирования навигационных систем, гироскопических систем, систем стабилизации и целеуказания, датчиков угловой скорости и других приборов и датчиков МЭМС, других инерциальных компонентов.

Обеспечивает непрерывное вращение планшайбы вокруг оси в любом направлении, на заданный угол, количество оборотов, с заданной угловой скоростью. Обеспечивает передачу питания и сигналов между объектом закрепленном на вращающейся планшайбе и стационарным оборудованием. Оснащается монтажным кронштейном для горизонтальной или вертикальной ориентации.

Основные характеристики:

• Масса проверяемого изделия: до 15кг;
• Диаметр проверяемого изделия: до 250мм;
• Скорость вращения: до 2500 оборотов в минуту;
• Точность позиционирования 0,1° (6 угловых минут);

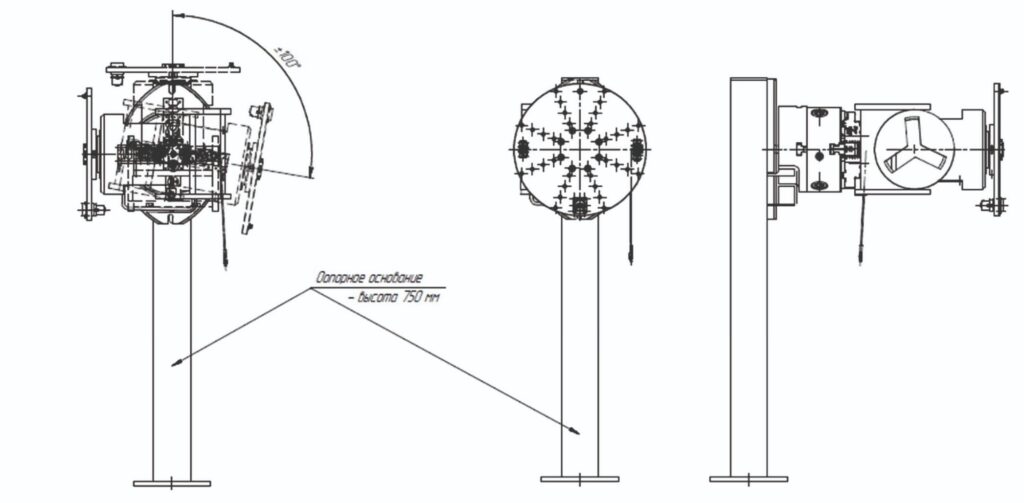

• Высота опорного основания с поворотным механизмом: 750мм;
• Диапазон работы поворотного механизма опорного основания: от -100° до +100°, шаг 5°, точность 1°, фиксация положения.
• Количество передаваемых сигнальных линий: 39 шт.;
• Исполнение: лабораторное.

Характеристики цепей

Механические характеристики

Условия работы
