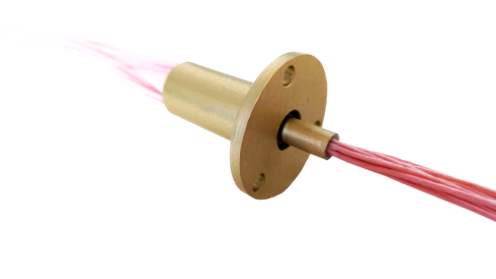

Вращающееся контактное устройство Базовое
Компактное вращающееся контактное устройство с 10 контактными группами передает питание до 10А на канал, сигналы, Ethernet (до 1000 Base-TX), RS-485, CAN и другие интерфейсы со статора на вращающуюся часть. Благодаря усиленному экранированию и изоляции корпуса конструкция надежно работает в жестких промышленных условиях. Идеально для задач, где важна стойкость к внешним факторам и свобода компоновки каналов
Основные характеристики:
- Количество токопроводящих линий: 10 шт.;
- Габариты: диаметр 44 мм, длина 48 мм;
- Сигналы: RS-485, Ethernet 100/1000 Base-TX и другие
- Силовые линии: до 10 А, до 27 В
- Рабочая температура: от -50°С до +55°С
- Степень защиты: IP67
Характеристики цепей
| Назначение | Число линий | Тип | Характеристика |
| Универсальные | 10 | Пост. ток 27 В | 10 А |
| Итого | 10 | ||
| Сопротивление изоляции | не менее 20 МОм — в нормальных климатических условиях; |
| Диэлектрическая прочность | 250 В |
| Кабельные выводы | МГТФ 0,5 – 250мм |

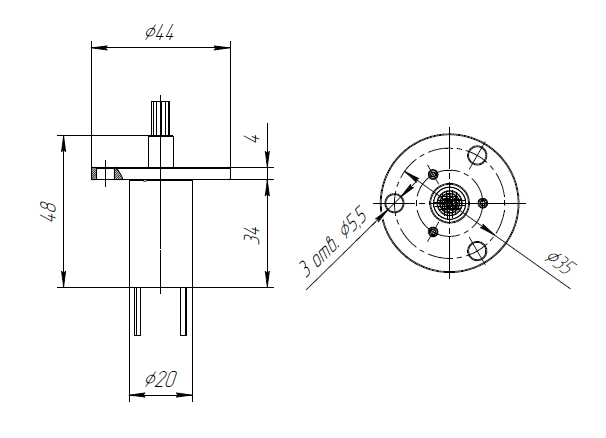

Механические характеристики
| Параметр | Значение |
| Скорость вращения | Не более 30 об/мин |
| Срок службы | 5 лет |
| Режим работы | Непрерывное вращение 24 часа |
| Масса | не более 50 гр |
| Длина | 48 мм |
| Наружный диаметр тела ВКУ | 20 мм |
| Установочный диаметр фланца ВКУ | 35 мм |
| Наружный диаметр фланца ВКУ | 44 мм |
Условия работы
| Параметр | Значение |
| Степень защиты | IP67 |
| Рабочая температура | -50…+55°С |
| Относительная влажность | 98% |
| Вибрации синусоидальные | до 5g 500 Гц |
| Удары | Одиночные: до 75g 5 мс Повторяющиеся: до 15g 15 мс |
